perfuração de núcleo hidráulica Rig Multifunction do de alta capacidade 276kW
Perfuração de núcleo hidráulica completa Rig For Mining Exploration Drilling
Introdução de I.General

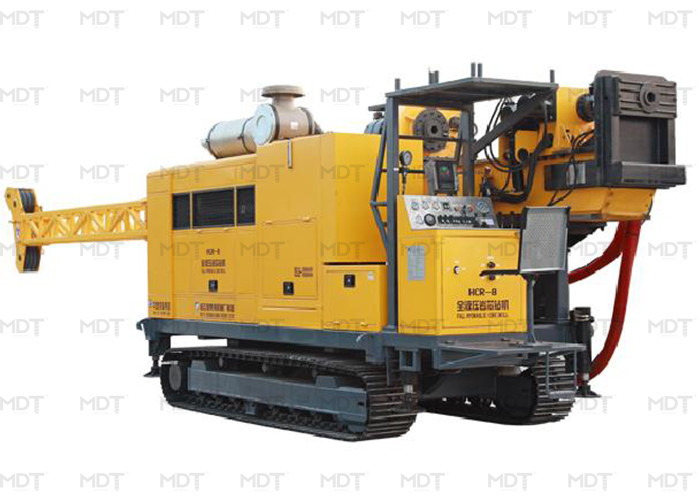

O equipamento de perfuração hidráulico do núcleo MDT-8, um produto multifuncional moderno feito pela maquinaria de perfuração Co. de H.H.Drill-Tech, Ltd. é completamente um equipamento de perfuração hidráulico do núcleo do novo tipo desenvolvido com base na procura do mercado e nas técnicas avançadas no mundo. É apropriado usar-se em lugares das planícies, dos montes, da alta temperatura assim como da baixa temperatura. A máquina principal é integrada na estrutura, que consiste em chassis automotores, em poder, em bomba de lama e em grua, etc. É fio-linha que retira o núcleo, e tem ao mesmo tempo a função superior original da movimentação. O torque máximo é 7200 nanômetro (5307 lbf ft), que serão muito mais apropriados para a grande perfuração do diâmetro no metano da cama de carvão, na hidrologia e no poço de água. De acordo com muitos anos de experiência no campo de HDD, nossos coordenadores instalam o dispositivo da braçadeira e do grilhão no equipamento para aliviar para trabalhar a intensidade, melhorar a eficiência de perfuração e para garantir a segurança do operador.
MDT-8 é excelente no desempenho, alto na eficiência de funcionamento, fácil para a operação e mantém os operadores dos perigos.
Parâmetros de desempenho de II.Main de MDT-8
As figuras nestas tabelas foram calculadas, com base em experiências de campo, e podem razoavelmente ser esperadas.
A capacidade de furo real dependerá das ferramentas da em-posse e as circunstâncias, as técnicas de perfuração e o equipamento usaram-se.
| Motopropulsor | Poder | 276 quilowatts (370HP) em 2100 r/min |
| Capacidade de furo | NQ | 3000m (9840 pés) |
| QG | 2400 m (7872 pés) | |
| PQ | 1700 m (5576 pés) | |
| Cabeça da broca | RPM do eixo | Três deslocamentos Stepless ChangeThree 0-1250 RPM |
| Máximo Torque do eixo | 7200 nanômetro (5307 lbf·ft) em 170 RPM | |
| 1300 nanômetro (958 lbf·ft) em 1250 RPM | ||
| Diâmetro do eixo | 121 milímetros (4,76 polegadas) | |
| Capacidade de Máximo Lifting de eixo | kN 295 (66316 lbf) | |
| Máximo Feeding Poder | kN 152 (34170 lbf) | |
| Capacidade de grua principal | Içando a força (único fio) | 120kN (26976 lbf) |
| Diâmetro de fio de aço | 22mm (0,86 polegadas) | |
| Comprimento do fio de aço | 100 m (328feet) | |
| Capacidade de grua do cabo | Içando a força (único fio) | kN 15 (3372 lbf) (cilindro desencapado) |
| Diâmetro de fio de aço | 6,3 milímetros (0,25 polegadas) | |
| Comprimento do fio de aço | 2800 m (9184 pés) | |
| Mastro | Altura de levantamento eficaz | 9,6 m (31,5 pés) |
| Mastro que ajusta o ângulo | 0°-90° | |
| Ângulo de furo | 45º fora horizontal a 90ºvertical para baixo | |
| Curso de alimentação | 4700 milímetros (185 polegadas) | |
| Curso do resvalamento | 1100 milímetros (43 polegadas) | |
| Braçadeira do pé | Apertando o espaço | 55.5-117.5 milímetros (2.19-4.63 polegadas) através do furo Ф154mm (6,06 polegadas) |
| Bomba de lama | Tipo | Atuador Triplex da bomba reciprocando |
| Modelo | BW320 | |
| Curso | 110mm (4,3 polegadas) | |
| Volume da saída | 320.230.165.118 L/MIN (84,5, 61, 44, 31 galões dos E.U./minuto) |
|
| Pressão da descarga | 4,0, 5,0, 6,0, Mpa 8,0 (580, 725, 870, 1160 libras por polegada quadrada) |
|
| Outro | Peso | 25000 quilogramas (55125 libras) |
| Dimensões do transporte (L ×H) de W do × | 8300×2400×3260mm (polegada 326.8×94.5×128.3) |
