Detalhes do produto:
|
| Destacar: | Equipamento de Perfuração Portátil de 50m,Equipamento de Perfuração Portátil Mochila,Máquina de Perfuração de Montanha 2200r/min |
||
|---|---|---|---|

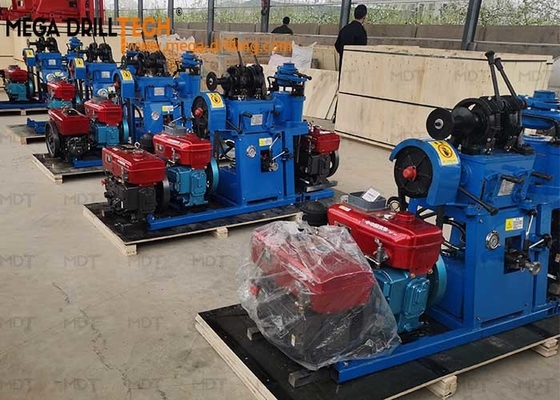

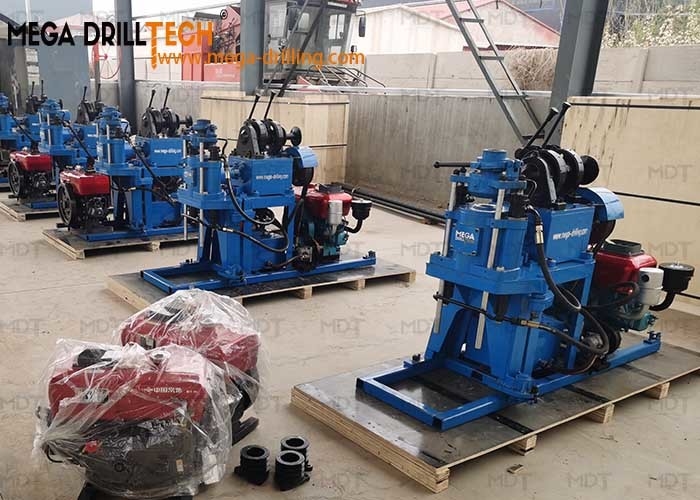

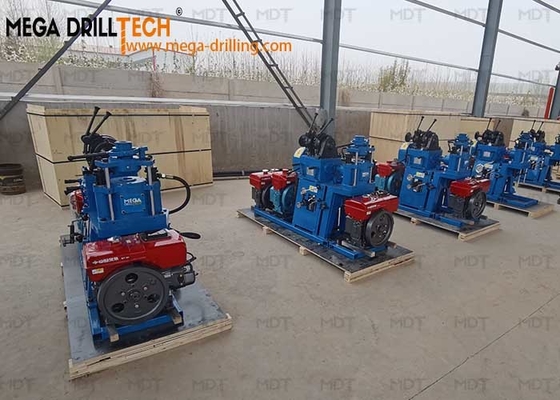

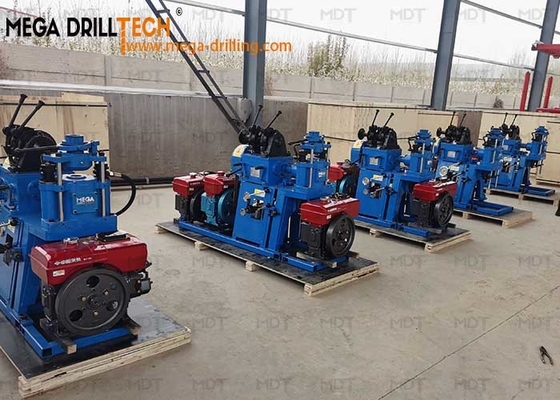

Equipamento de perfuração portátil de 30m-50m, pequena máquina de perfuração portátil, máquina de perfuração de montanha, máquina de perfuração de mochila
A plataforma de perfuração tem as seguintes características:
1. Parâmetros técnicos razoáveis, maior grau de mecanização e menor força de trabalho;
2. Adota o mecanismo de alimentação hidráulica, com uma operação conveniente e maior eficiência de perfuração;
3. A mesa giratória pode ser removida da cabeça do poço com a estrutura frontal, criando uma ampla área de operação.Pode ser aplicado a várias formas de perfuração;
4. É caracterizada pela estrutura compacta, menor volume e peso leve.Possui desmontagem mais forte, o que é conveniente para remoção, montagem ou reparo;
5. Um mecanismo de transferência está equipado na caixa de transmissão, o que ajuda na limpeza rápida do orifício.
O equipamento de perfuração MDT-30 tem os seguintes novos recursos:
1. A caixa de transmissão é equipada com uma embreagem seca montada externamente, caracterizada por estrutura compacta, operação e manutenção convenientes.
2. A mesa rotativa é equipada com um par de engrenagens cônicas espirais montadas na parte inferior, que apresenta um funcionamento estável, lubrificação suficiente e vida útil mais longa;está conectado diretamente com a caixa de transmissão e a caixa de engrenagens auxiliar foi desmontada (não instalada), realizando a estrutura do compactador;adota-se um cilindro de óleo Φ40, com peso mais leve;o mandril é equipado com uma pinça esférica e um dispositivo de posicionamento da alça é adicionado, tornando a operação mais confiável e fácil;o peso do conjunto da mesa rotativa.caiu quase pela metade.
3. Uma engrenagem de alta velocidade (578r/min) é adicionada, que é aplicável à perfuração de testemunho com broca diamantada Φ76 ao lidar com rocha dura.
4. O cantilever que suporta o dispositivo de engrenagem planetária da talha foi alterado para uma estrutura de suporte duplo, aumentando a capacidade de elevação e a vida útil.
5. A especificação.A seção de aço do rack de perfuração foi aprimorada, o que aumenta a rigidez e a resistência geral da estrutura.
| SN | Unid | Parâmetros | |
| 1 | Parâmetros básicos | Profundidade de perfuração | 30m |
| Diâmetro do furo | 110 mm | ||
| Diâmetro do tubo de perfuração | 33,5 mm | ||
| Massa da plataforma de perfuração (incluindo sistema de energia) | 290kg | ||
| Dimensão (C×L×A) | 1510×600×1055 milímetros | ||
| 2 | Mesa rotativa | Velocidade de rotação | 136, 338, 578 r/min |
| máx.torque | 350 N*m | ||
| viagem de alimentação | 400 mm | ||
| Força de alimentação hidráulica | 8000 N | ||
| Força de elevação hidráulica | 10000 N | ||
| 3 | Guindaste | Capacidade de elevação | 4000N |
| Velocidade do fio do tambor (2ndcamada) | 0,46, 1,15, 1,97 m/s | ||
| Diâmetro do tambor: | Φ90mm | ||
| Diâmetro do cabo de aço | Φ8mm | ||
| Capacidade/comprimento do cabo de aço | 18m | ||
| 4 | Torre | Tipo | Único tubo de aço sem costura |
| Altura | 5,6m | ||
| 5 | máquina de energia | modelo do motor | 185N |
| Potência Nominal (12h) | 5,88 kW | ||
| máx.Potência (1h) | 6,62 kW | ||
| Velocidade de rotação | 2200r/min | ||
| Peso líquido | 48kg | ||
